一、XQJ-C-4B上垂直等径四通产品概述

XQJ-C-4B上垂直等径四通主要在桥架布置中，连接成三维连接的产品，和XQJ-C-1A槽式直通、XQJ-C-2A水平弯通一样都属于槽式电缆桥架。

二、XQJ-C-4B上垂直等径四通产品参数

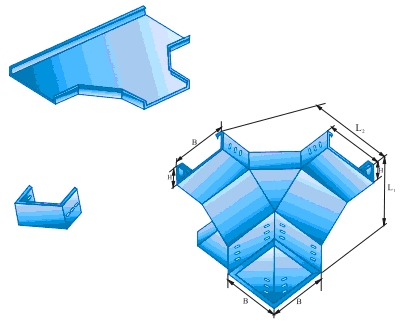

序号	型号Model	规格Size	L(mm)					重量
			L1		L2		L3
l	C一4A一1	50X25	250	150		125		2.81
2	C一4A一2	100X50	500	300		250		5.88
3	C一4A一3	150X75	550	350		275		15.40
4	C一4A一4	200Xl00	700	150		350		18.97
5	C一4A一5	250X125	750	500		375}		23.19
6	C一4A一6	300Xl00	900	600		400		30.12
7	C一4A一7	300X150	1000	650		500		42.33
8	C一4A一8	400Xl00	1000	750		450		39.78
9	C一4A一9	400X150	1100	750		500		50.90
l0	C一4A一10	400X200	1200	800		600		66.23
ll	C一4A一11	500Xl00	1100	800		400		69.52
12	C一4A一12	500X150	1200	850		500		72.25
l3	C一4A一13	500X200	1300	900		600		78.53
l4	C一4A一14	600Xl00	1200	900		400		81.82
15	C一4A一15	600X150	1300	950		500		85.63
16	C一4A一16	600X200	1400	1000		600		91.42
l7	C一4A一17	800Xl00	1400	1100		400		98.62
l8	C一4A一18	800X150	1500	1150		500		107.48
l9	C一4A一19	800X200	1600	1200		600		118.67
说明:高度h=60, 100为单排连接孔，iwh=150为双排还接孔
